Xilinx Project Navigator を使用する場合、デバイスの属性パラメータを指定する必要があります。
いろいろなパラメータの指定が可能ですが、今回は「デバイス速度の指定」のパラメータの設定を行いました。
 パラメータ指定ダイアログの表示
最初にパラメータを指定するダイアログを表示させます。

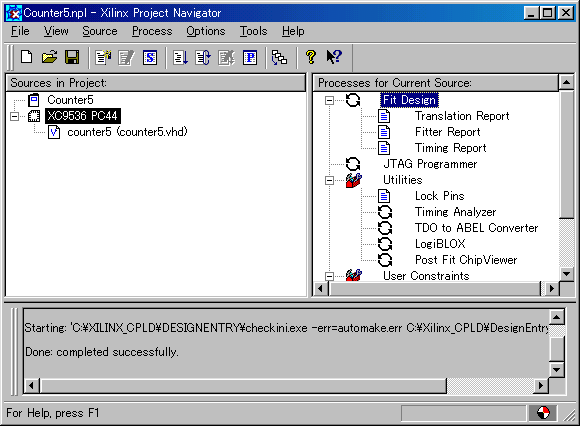

Navigatorの画面のSources in Projectウインドウでデバイスをクリックして指定し、Processes for Current SourceウインドウでFit Designをクリックして指定します。
Source -> Properties または  ボタンをクリックすると以下のダイアログが表示されます。
デバイス速度の指定

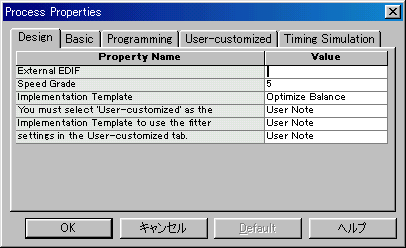

Designタグを選択し、Speed Grade項目の値(Value)を使用するデバイスの速度に合わせます。
動作速度のシミュレーションをするのでなければ特に指定する必要はありません。
グローバルピンの指定
今回のロジックではグローバルピンは使用していません。

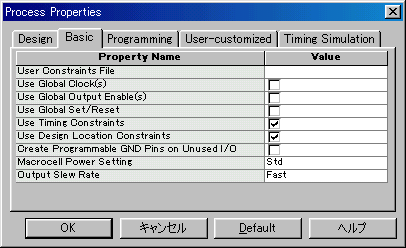

Basicタグを選択し、Use Global Clock(s)、Use Global Set/ResetおよびUse Global Output Enable(s)のチェックマークを消します。
|
