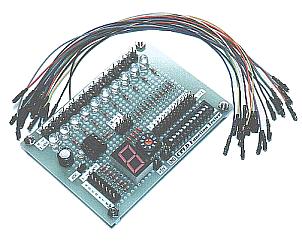

CPLDの動作を確認するための簡易機能試験器を作ってみました。


上記は５進カウンターの動作確認状況です。

CPLDのように外部の入力条件により動作するデバイスの機能を確認するのは結構面倒です。
今回の試験器では入力のON/OFF条件設定、クロックパルスの入力、出力レベルの確認を行うことができます。
高輝度LEDを使用し、消費電力を抑えています。７ｾｸﾞﾒﾝﾄLEDを含め、全LEDを点灯したときの電流は約70mAでした。

試験器の機能は以下のようにしました。

機能	数	備考
ＤＩＰスイッチ	１２	ON：Ｌレベル、OFF：Ｈレベル
矩形波発振器	１	１Ｈｚの矩形波
ＢＣＤスイッチ	１	ONビット：Ｌレベル、OFFビット：開放
ＬＥＤ	１０	各ＬＥＤ　Ｈレベルで点灯
７セグメントＬＥＤ	１	各セグメント　Ｌレベルで点灯

回路図 　パターン図 　回路説明 　部品説明

ＣＰＬＤライターと接続して試験している様子
