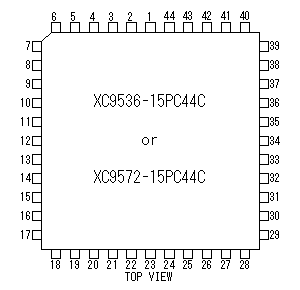

左の図は44ピンのCPLDの上面図です。
印刷されている名称も目印になりますし、左上の角が削られているのも位置を決めるための目印になります。
ピン番号は上側の列の真ん中から反時計回りに番号が付けられています。
機能ブロックとマクロセルのピン配置は少し変則的ですから注意が必要です。
XC9536-PC44の場合、入出力ピンに対応しているﾏｸﾛｾﾙは３６ﾏｸﾛｾﾙ中の３４ﾏｸﾛｾﾙ分です。
XC9572-PC44の場合は７２ﾏｸﾛｾﾙ中の３４ﾏｸﾛｾﾙ分です。
入出力ピンが対応していないﾏｸﾛｾﾙは内部のロジック回路でのみ使用することができます。
紫色を付けたピンはJTAG用のピンです。
XC9536-15PC44Cのピン配置
| ピン番号 | 機能ブロック | マクロセル |  | ピン番号 | 機能ブロック | マクロセル |
| 1 | 2 | 1 | 23 | GND |
| 2 | 1 | 1 | 24 | 1 | 17 |
| 3 | 1 | 2 | 25 | 2 | 17 |
| 4 | 1 | 4 | 26 | 2 | 16 |
| 5 | 1 | 3 | 27 | 2 | 15 |
| GCK1 |
| 6 | 1 | 5 | 28 | 2 | 14 |
| GCK2 |
| 7 | 1 | 7 | 29 | 2 | 13 |
| GCK3 |
| 8 | 1 | 6 | 30 | TDO |
| 9 | 1 | 8 | 31 | GND |
| 10 | GND | 32 | VccIO 3.3V/5V |
| 11 | 1 | 9 | 33 | 2 | 12 |
| 12 | 1 | 10 | 34 | 2 | 11 |
| 13 | 1 | 11 | 35 | 2 | 10 |
| 14 | 1 | 12 | 36 | 2 | 9 |
| 15 | TDI | 37 | 2 | 8 |
| 16 | TMS | 38 | 2 | 7 |
| 17 | TCK | 39 | 2 | 6 |
| GSR |
| 18 | 1 | 13 | 40 | 2 | 5 |
| GTS2 |
| 19 | 1 | 14 | 41 | VccINT 5V |
| 20 | 1 | 15 | 42 | 2 | 3 |
| GTS1 |
| 21 | VccINT 5V | 43 | 2 | 4 |
| 22 | 1 | 16 | 44 | 2 | 2 |
XC9572-15PC44Cのピン配置
| ピン番号 | 機能ブロック | マクロセル | | ピン番号 | 機能ブロック | マクロセル |
| 1 | 1 | 2 | 23 | GND |
| 2 | 1 | 5 | 24 | 4 | 2 |
| 3 | 1 | 6 | 25 | 4 | 5 |
| 4 | 1 | 8 | 26 | 4 | 8 |
| 5 | 1 | 9 | 27 | 4 | 9 |
| GCK1 |
| 6 | 1 | 11 | 28 | 4 | 11 |
| GCK2 |
| 7 | 1 | 14 | 29 | 4 | 14 |
| GCK3 |
| 8 | 1 | 15 | 30 | TDO |
| 9 | 1 | 17 | 31 | GND |
| 10 | GND | 32 | VccIO 3.3V/5V |
| 11 | 3 | 2 | 33 | 4 | 15 |
| 12 | 3 | 5 | 34 | 4 | 17 |
| 13 | 3 | 8 | 35 | 2 | 2 |
| 14 | 3 | 9 | 36 | 2 | 5 |
| 15 | TDI | 37 | 2 | 6 |
| 16 | TMS | 38 | 2 | 8 |
| 17 | TCK | 39 | 2 | 9 |
| GSR |
| 18 | 3 | 11 | 40 | 2 | 11 |
| GTS2 |
| 19 | 3 | 14 | 41 | VccINT 5V |
| 20 | 3 | 15 | 42 | 2 | 14 |
| GTS1 |
| 21 | VccINT 5V | 43 | 2 | 15 |
| 22 | 3 | 17 | 44 | 2 | 17 |
|
