 １４ビット・バイナリ・カウンタ／発振器（４０６０Ｂ）
このＩＣは発振器用のインバータとその発振器出力を分周する１４ビットのバイナリ・カウンタを持っています。
今回の回路では４．０９６ＭＨｚを発振させ、バイナリ・カウンタの１２ビット目の出力（１／４０９６＝１ＫＨｚ）を使用しています。
(Top View) |
比較的高い周波数を扱う回路ではＩＣソケットとしてｐｉｎの形状が丸い物を使用した方が良いです。
一般に「丸ピンソケット」と呼ばれています。 |
 特徴
 | 発振回路と１４ステージのフリップフロップを備えたバイナリ・カウンタ |
| ＲＣ、もしくは水晶発振器を外付けすることにより、内部にオシレータを構成することができます。 |
| クロックは立ち下がりエッジでカウントします。 |
| ４，５，６，７，８，９，１２，１３，１４ステージのタップ出力を持ちます。 |
| リセット端子がＨ状態でリセット |
ＰＬＬ（４０４６Ｂ）
このＩＣは基準周波数と比較周波数の差分を検出する位相比較器、および、デジタルパルスを発生するＶＣＯより構成されています。
位相比較器は２種類あります。一つ目は入力信号（基準周波数と比較周波数）の位相差を単純にパルス幅として出力します（出力１）。もう一つは入力信号の位相差をどちらがどれだけ進んでいるかをパルス幅と極性で出力します（出力２）。
今回の回路では出力２を使用しています。
ＶＣＯは約１ＭＨｚ位まで発振させることができますが、最低周波数と最高周波数はＲ４、Ｒ５およびＣ４の値で決まります。それぞれの関係式は以下のようになります。
| 最低周波数(fmin) | = | 1/(R5(C4+32pF)) |
| 最高周波数(fmax) | = | (1/(R4(C4+32pF))) + fmin |
プログラマブル ＢＣＤ カウンタ（４５２２Ｂ）
一つの４５２２では１桁のＢＣＤ指定により０〜９までの分周を行うことができます。
基本的な動作は次のようになります。
| ＰＥ(Preset Enable)がＬからＨになったときにＢＣＤ指定端子の状態（ＢＣＤスイッチの状態）を読み込みます。 |
| ＣＬＯＣＫがＬからＨになる都度、読み込んだ値を−１します。（減算） |
| 減算した値が０になると"0"出力の状態がＬからＨになります。 |

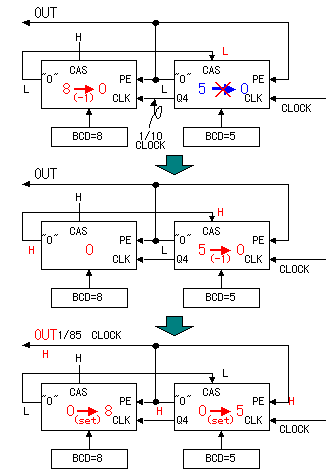

４５２２にはＣＡＳ(Cascade feedback)端子があり、この端子がＬ状態のときは"0"出力はＨになりません。
ですから、複数の桁の分周を行う場合、上位の桁の"0"出力を下位のＣＡＳ端子に接続すると、上位が指定数の減算が行われないかぎり、下位の桁の"0"はＨ状態にならないことになります。
上位のＣＬＯＣＫ端子には下位のＱ４出力を接続することにより上位には１／１０のＣＬＯＣＫが入力されます。
 |
| (Top View) |
ＢＣＤスイッチ
ロータリ式のＢＣＤスイッチを使用しました。
このスイッチには０から９までの目盛りが付いていて、各ポジションにより以下のようにスイッチが閉じます。
| 端子 | ポジション |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 |
| ○ |
| ○ |
| ○ |
| ○ |
| ○ |
| 2 |
|
| ○ | ○ |
|
| ○ | ○ |
|
|
| 4 |
|
|
|
| ○ | ○ | ○ | ○ |
|
|
| 8 |
|
|
|
|
|
|
|
| ○ | ○ |
○印はCOMMONと接続される端子を示します。
 |
(Bottom View) |
|
