中型表示電波時計　LED駆動ユニットの製作工程

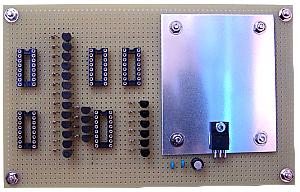

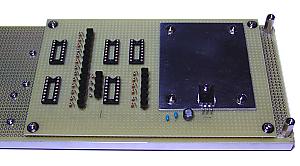

このボードでは表示制御ユニットの信号により7セグメントLEDを駆動します。左上３つのソケットにはトランジスタアレーのTD62003が乗ります。下側の２つのソケットにはLEDスキャン用の74HC138が乗ります。 右側は電源部分で+5Vを作る7805と放熱板です。放熱板には2mm厚のアルミ板を使っています。これほど大きな面積は必要ないと思いますが、プリント基板の大きさに合わせました。 配線面の様子です。この状態では配線はすっきりしていますが、このボードから7セグメントLEDの各エレメントへの配線が接続されるので、かなり配線が多くなります。 LED駆動ユニットは表示パネルの裏側に取り付ける構造にしました。ケースの高さの関係で表示パネルの裏側の高さは15mmしか使えません。パネルとの隙間は5mm。配線をなるべく平らになるようにする必要があります。
