中型表示電波時計　表示制御ユニットの製作工程

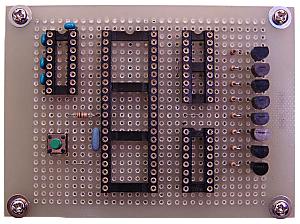

このボードではCPUユニットからRS232C経由で時刻情報を受け、LEDを制御します。 左上のソケットにはRS232Cのドライバー、中央の大きなソケットにはPIC16F877Aが乗ります。右側のソケットとトランジスタは曜日表示の制御用で、上側のソケットにはPIC16F628、下側には74HC138が乗ります。 左下の緑のボタンはLED表示試験用のスイッチです。 パターンが通らない配線には0.12/7芯のPVC線を使いました。
