中型表示電波時計　CPUユニットの製作工程


CPUユニットはCPUボードとLCDボードから構成されています。上の写真はLCDボードを取り外した状態です。CPUボードの中央にあるのがPIC16F873です。

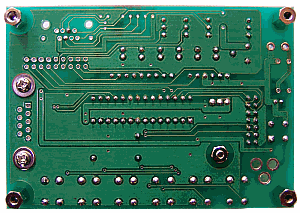

CPUボードの配線面です。

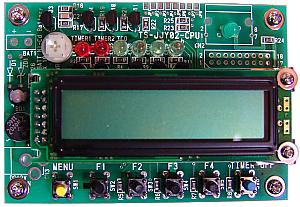

CPUボードにLCDボードを取り付けた状態です。
LCDボードの右端には固定用の金具を使いました。製品版ではこの位置にRS232Cコネクタが取り付けられ、コネクタにLCDを乗せ、両面テープで固定する仕様になっていますが、今回はRS232Cコネクタを使用しないので固定用の金具を作りました。金具は絶縁を考慮し、絶縁ワッシャーを挟んでプリント基板に取り付けました。
