 電力制御

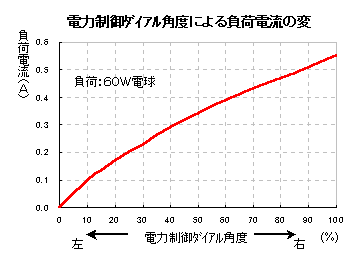

電力制御用可変抵抗器の回転角度と負荷電力の関係を測定しました。負荷の電力測定にはＡＣ電流計（デジタルテスター）を使用しました。負荷に加わる電圧の波形はサイン波ではないので電流計の値は正確ではありません。ですから、結果は目安として見なければなりません。測定では負荷として６０Ｗの電球を使用しました。
温度測定

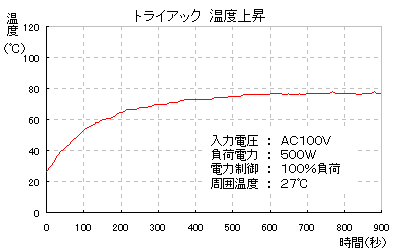

負荷に５００Ｗの写真撮影用電球を使用し、１００％出力した場合のトライアック温度上昇を測定しました。温度測定はトライアックを取り付けた放熱器の上部に熱電対温度計のセンサーを点接触させて測定しました。結果は私が想像していたよりも高い温度になりました。危険な温度ではありませんが、放熱器を考慮しないとトライアックを壊してしまうかもしれません。
|
