矩形波発振器(1)　性能評価

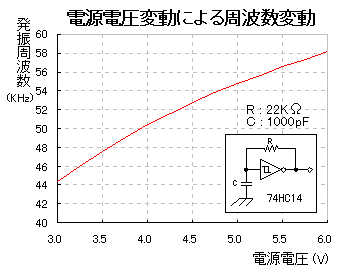

74HCシリーズのCMOS(Complementary Metal Oxide Semiconductor)の場合、他の74シリーズTTL(Transistor Transistor Logic)と同様に＋５Ｖの電源電圧で使用するように設計されています。最大電源電圧は＋７Ｖになっています。推奨電源電圧は＋２Ｖ〜＋６Ｖです。 74HC14を使用した場合の発振周波数の上限は約２０ＭＨｚです。 発振周波数 コンデンサ（Ｃ）の値を１０００ｐＦ、抵抗器（Ｒ）の値を２２ＫΩとした場合の発振周波数は以下のようになります。 計算での周波数 Ｔ ＝ ＣＲ ＝ １０００ × １０−１２ × ２２ × １０３ ＝ ２２　×　１０−６（秒） ｆ ＝ １／Ｔ ＝ 45.5 KHz 実測周波数 今回作成した回路で発振周波数は電源電圧が＋５Ｖの時に 54.7 KHz になりました。 計算より約２０％高くなりました。これは部品の誤差によるものと思われます。 電源電圧変動による周波数変動 左のグラフは電源電圧を変化させた場合の発振周波数の変化を測定したものです。 変動率は約４ＫＨｚ／Ｖになっています。
