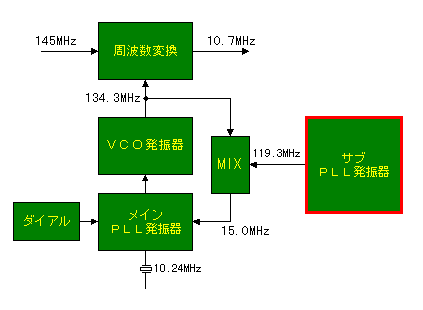

上のブロック図はクリッカブル・イメージ・マップになっています。
手のマークの部分でクリックすると、該当する説明のページにジャンプします。

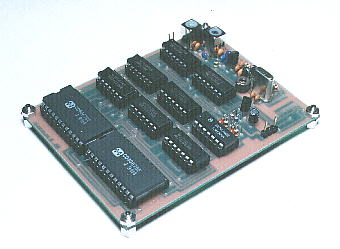

ＰＬＬシンセサイザ発振器の原理 ＰＬＬシンセサイザ発振器の構成は以下のようになります。 基準周波数発振器 水晶発振器など安定度の高い発振器を使います。 電圧制御発振器 ＶＣＯ(Voltage Controlled Oscillator) 制御用の電圧で発振周波数が変わる発振器です。 位相比較器 基準発振周波数と出力周波数を比較して差がある 場合にその差に見合う分の電圧を出力します。 出力周波数の方が高い場合にはVCOに周波数を 下げるような電圧が出力されます。 ﾌﾟﾛｸﾞﾗﾏﾌﾞﾙ･ｶｳﾝﾀｰ 出力周波数を分割して比較周波数を作ります。 このｶｳﾝﾄ値を変えることにより出力周波数を変える ことができます。
