デジタル・ダイアル

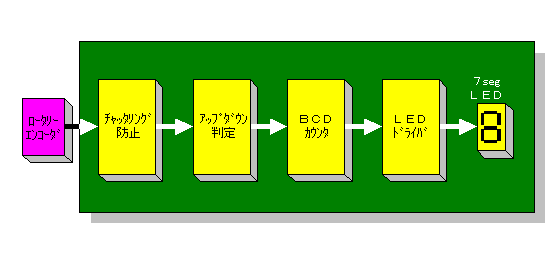

上のブロック図はクリッカブル・イメージ・マップになっています。
手のマークの部分でクリックすると、該当する説明のページにジャンプします。


この回路はロータリ・エンコーダを使用したデジタルカウンタのアップ・ダウン回路です。
ロータリ・エンコーダには2つのしゅう動式のスイッチが組み込まれていて、それぞれのスイッチの閉じるタイミングをずらしてあるものです。
それぞれのスイッチのずれを検出することにより右回転をしたのか、左回転をしたのかを判断し、カウンタを加算したり減算したりします。
ダイアルを回転させてデジタル値を設定するのに応用ができます。

    応用例:時計の時刻合わせ

    機器の設定値

    トランシーバーなどの周波数設定


 回路図

 パターン図

 回路説明
